Газосигнализатор СЕНС СГ-А1 (СИ СЕНС)
Применение
Предназначен для непрерывного автоматического измерения довзрывоопасной концентрации горючих газов и паров, в том числе паров нефтепродуктов в окружающей атмосфере.
Применяется в современных системах контроля загазованности на объектах гражданского строительства, химической и нефтехимической промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, АГНКС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.
Особенности
- три встроенных сигнальных реле
- антивандальный корпус из алюминиевого сплава
- простое применение и ввод в эксплуатацию
- транзитное подключение
- оптический датчик стойкий к высоким концентрациям и воздействию агрессивных и отравляющих веществ
- непрерывная самодиагностика
- местная светодиодная индикация
- широкий выбор интерфейсов: линия питания-связи СЕНС (протокол СЕНС); RS-485 (протокол Modbus RTU); 4-20 мА (протокол HART Revision 6)
- пять настраиваемых порогов срабатывания
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание

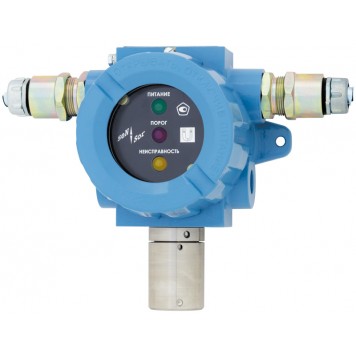

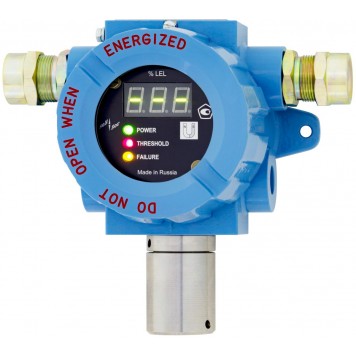

Выполнен в корпусе из алюминиевого сплава со смотровым окном и кабельными вводами. Внутри размещён электронный блок управления с тремя реле, плата с клеммами для подключения внешних цепей, световые индикаторы или дисплей, элемент управления магнитным ключом, оптический чувствительный элемент.
Электронный блок преобразует сигнал оптического датчика газа, действие которого основано на принципе инфракрасной абсорбции, в значение НКПР, доступное по цифровому или аналоговому интерфейсам.
При превышении установленных порогов концентрации, возникновении неисправности или других событий срабатывают сигнальные реле. О превышении порогов концентрации газа или паров сигнализирует красный световой индикатор. Зелёный служит для индикации наличия питания. Жёлтый светится при неисправности, превышении максимально допустимого значения концентрации газа, нестабильном или некачественном питании.
Настройка, калибровка и поверка устройства осуществляется с помощью программы «Настройка датчиков и вторичных приборов» или сигнализатора МС-К-500-3 (СИ СЕНС).
Подробные технические характеристики
| Диапазон измерений, % НКПР | от 0 до 100 | ||
|---|---|---|---|
| Определяемые газы | метан, пропан, бутан, гексан | ||
| Поверочные газы | метан, пропан | ||
| Межповерочный интервал, мес | 24 | ||
| Время установления показаний, с, не более | 60 | ||
| Время прогрева, с, не более | 120 | ||
| Пределы допускаемой абсолютной погрешности, % НКПР, не более | ±3 | ||
| Напряжение питания номинальное (DC), В | 12 | ||
| Напряжение питания допустимое (DC), В | от 4,5 до 30 1) | ||
| Потребляемая мощность, Вт, не более | 2,5 | ||
| Интерфейсы (протоколы) | линия питания-связи СЕНС (протокол СЕНС), RS-485 (протоколы СЕНС, Modbus RTU), 4-20 мА (протокол HART) | ||
| Параметры сигнальных реле: | максимальное коммутируемое напряжение постоянного / переменного тока, В | 42 / 30 | |
| максимальный коммутируемый ток, А | 0,5 | ||
| Количество настраиваемых порогов аварийной сигнализации | 5 | ||
| Диаметр подключаемого кабеля без брони, мм | от 5 до 18 | ||
| Максимальное сечение подключаемых проводников, мм², не более | 2,5 | ||
| Материалы, контактирующие с окружающей средой | АК7ч (Ал9), сталь 20, сталь 12Х18Н10Т, сталь 14Х17Н2, AISI 431 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 | ||
| Температура эксплуатации, хранения, транспортирования, °С | от -40 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | 1 Ex d IIB T4 Gb | ||
| Габаритные размеры Ш × В × Г, мм, не более | 240×240×170 | ||
| Масса брутто / нетто, кг, не более | 3 / 2,5 | ||
| Срок службы чувствительного элемента (сенсора), лет | 8 | ||
| Срок службы, лет | 15 | ||
Примечание. 1) при использовании интерфейса «СЕНС» максимальное напряжение питания составляет 18 В | |||
