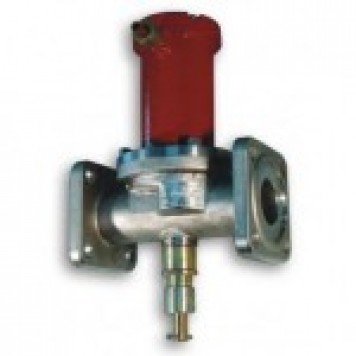

СЕНС-ДN32PN25 -клапан Ду32, Рпр.=0...25 бар;Робр.=0...12 бар. Нормально -закрытый/открытый.Герм.кл. А

Клапаны электромагнитные СЕНС DN××PN×× предназначены для установки

в качестве запорных устройств с дистанционным управлением на технологи­ческих линиях:



- для управления потоками сжиженных углеводородных газов в трубопроводах на АГЗС ГНС.

- для управления неагрессивными жидкостями и газами в трубопроводах, где возможно изменение направления давления среды (воздух, вода, природный

газ, светлые нефтепродукты*).



для светлых нефтепродуктов температурный диапазон -20...+80 °С.

Принцип действия

Клапан имеет два состояния: «открыт», «закрыт».

Открытие (закрытие) затвора происходит только за счет энергии электро­магнитного привода.

Электромагнитный привод клапанов – форсированный со встроенным модулем СФУ.

Клапаны оснащены ручным дублером, позволяющим управлять ими при отсутс­твии питающего напряжения.

Технические параметры

Условный проход, мм	15	20	25	32	40	50	80	100
Условный проход в затворе, мм	20	20	32	32	50	50	80	80
Перепад давлений в прямом направлении, бар	0...25						0...16
Перепад давлений в обратном направлений, бар	0...12
Пробное давление, бар	38
Герметичность затвора по ГОСТ 9544	класс "А"
Материал корпуса	сталь 12Х18Н9Т
Тип уплотнения затвора	металл-эластомер
Наличие ручного дублера	есть
Потребляемая мощность (Рф/Руд), Вт*	200/8		300/10
Напряжение питания	220В, 50Гц (12В; 24В - по заказу)
Продолжительность включения, %	100
Частота включений, 1/мин	10
Температура рабочей среды,°С	-50...+80
Температура окружающей среды,°С	-50...+60
Положение на трубопроводе	горизонтальное +90º
Тип присоединения	фланцевое по ГОСТ 12815 исполнение 3
Габаритные размеры, мм, не более:
А	193	198	320	320	365	365	460	460
Б	144	144	190	190	225	225	300	300
В	130	130	195	195	230	230	308	308
Масса, кг, не более	5	6	12	12.8	17.5	18	32	34
Срок службы	15 лет

* Pф – мощность в первые 3 секунды после включения; Pуд – мощность в рабочем режиме.

Обозначение

Клапан электромагнитный СЕНС DN××PN×× (-НО)

DN×× - условное давление

PN×× - условный проход

НО – указывает, что клапан нормально-открытый;

без обозначения – нормально-закрытый.

Клапан может оснащаться дополнительным кабельным вводом:



а.) для снятия сигнала «сухого» контакта дополнительного геркона (модификация платы СФУ электромагнитного привода «СФУ-220-1И») – геркон замкнут, если клапан сработал при данном напряжении.

Обозначение клапана:

Клапан электромагнитный СЕНС DN××PN×× (-НО)-1И-2КВ



б.) для подключения взрывозащищенного индикатора работы клапана ВУУК-1Э-СВ (1ExdllBT4).

Обозначение клапана:

Клапан электромагнитный СЕНС DN××PN×× (-НО)-2КВ

(без дополнительного геркона).
