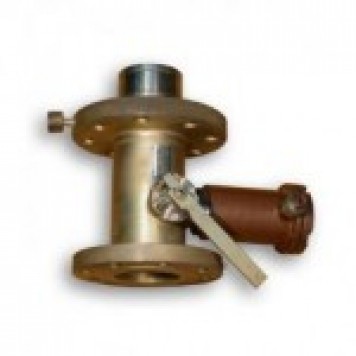

СЕНС-ДС DN32PN25 -с электромагнитной защелкой Ду32, Ру=0...25 бар; Герметичность класс А .1ExdIIВТ4

Клапаны донные прямоходные СЕНС ДС-П-А предназначены для автомати­чес­кой защиты от аварийного расхода газа по сливо-наливным коммуникациям при раз­рыве сливного рукава или трубопроводной арматуры, а также для  дистан­цион­ного перекрытия газа при возникновении иных ситуаций.

Клапаны донные применяются для оснащения автоцистерн (бензовозов)

и стационарных резервуаров хранения сжиженных углеводородных газов.

Принцип действия

Донный клапан имеет два затвора: основной и вспомогательный, управляющий основным.

Функцию удержания вспомогательного затвора в открытом состоянии выпол­няет электромагнитная защелка. Открытие клапана производится вручную - рычагом.

Если на клапан подано напряжение, то вспомогательный затвор фиксируется

в открытом состоянии, а рычаг под действием пружины возвращается в исход­ное положение.

Дистанционное закрытие клапана осуществляется отключением его питания.

Аварийное закрытие донного клапана произойдет при резком перепаде давле­ния между входом и выходом клапана. Утечка газа, в этом случае, будет проис­ходить в небольшом количестве через вспомогательный затвор малого сечения, и полностью устраняется при его закрытии после отключения питания клапана.

Клапан оснащен термопредохранителем, отключающим питание клапана

при тепловом воздействии.

Донный клапан имеет специальную проточку на корпусе, в которой при ударе (опрокидывании автоцистерны) отламывается наружная часть с механизмом открывания, но клапан при этом остается закрытым.

Технические параметры

Диапазон давлений, бар	0...25
Пробное давление, бар	38
Герметичность затвора по ГОСТ 9544	Класс «А»
Материал корпуса	сталь 09Г2С, сталь 12Х18Н10Т
Вид уплотнения затвора	металл - эластомер
Температура рабочей среды, °С	-50…+80
Температура окружающей среды, °С	-50…+60
Положение на трубопроводе	любое пространственное положение
Тип присоединения	фланцевое
Напряжение питания	220В, 50Гц; 24В; 12В
Потребляемая мощность (Рф/Руд**), Вт	300/10
Продолжительность включения, %	100
Срок службы	15 лет



 Габаритные и присоединительные размеры













Наименование клапана	Габариты, мм			Параметры фланцев, мм
				вход клапана								выход клапана
	А	Б	Г	D	Dn	d	n	D1	D2	h	φ	D	Dn	d	n	D1	D2	D5	h	φ
Клапан донный СЕНС ДС-П-А DN50PN25-Б111	297	190	200	195	160	18	8	133	-	3	45	160	125	18	8	102	-	63	3	45
Клапан донный СЕНС ДС-П-А DN50PN25-G115	297	190	200	205	168	18	8	-	143	4	-	160	125	18	4	-	87	63	4	-
