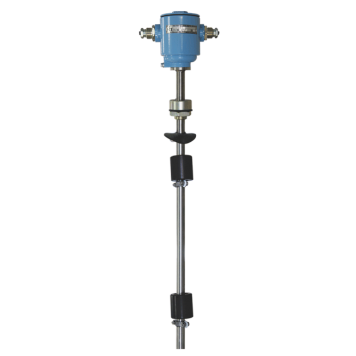

Датчик уровня ПМП-165 (Modbus)
Применение
Предназначен для контроля от 1 до 14 уровней заполнения резервуара. Датчик передаёт информацию об уровне через цифровой интерфейс и может применяться в технологических системах автоматического управления и сигнализации:
- предотвращения переполнения резервуаров
- автоматического поддержания (регулирования) уровня
- контроля минимального уровня (предотвращения “сухого” хода перекачивающего насоса)
- контроля герметичности двухстенных резервуаров по понижению уровня в расширительном баке
- контроля уровня в резервуарах очистных систем
- контроля затопления помещений; и др.
Оснащён гальванически развязанным интерфейсом RS-485. Информация о текущем уровне жидкости передаётся контроллером в систему по протоколу Modbus с форматом пакета RTU, в соответствии с документом «Modbus application protocol specification v1.1b».
Задать вопрос о ПМП-165 (Modbus)Устройство, принцип работы
В направляющей датчика находится металлический стержень, на котором винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал, который передаётся через интерфейс RS-485 по протоколу Modbus. Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Также можно изменять число контрольных уровней.
На плате контроллера ПМП-165 клеммы «2» предназначены для соединения с платами герконов, клеммы «3» используются для подключения датчика к питающей цепи, клеммы «4» используются для подключения преобразователя по интерфейсу RS-485.
Переключатель 5 предназначен для сброса настроек к заводским, при этом изменяются следующие параметры: адрес Modbus, скорость передачи данных и режим четности. Переключатель 6 запрещает изменение этих параметров. Клеммы «1» используются как дополнительные контакты (см. РЭ).
Подробные технические характеристики
| Длина направляющей, мм | от 100 до 6 000; от 100 до 2500 (транспортное или инверсное исполнение) | ||
|---|---|---|---|
| Число контрольных (контролируемых) уровней | от 1 до 14 | ||
| Минимальный шаг установки уровня, мм | 50 (один поплавок); 110 | ||
| Пределы погрешности установки контрольного уровня, мм | ±2 | ||
| Параметры контролируемой среды: | температура, °C | от -50 до +60 | |
| давление, МПа, не более | 2,5 | ||
| плотность, кг/м³ | от 500 до 1500 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ1* | ||
| Диапазон температур окружающей среды, °С | от -50 до +60 | ||
| Степень защиты по ГОСТ 14254 | IP66 | ||
| Маркировка взрывозащиты | Ga/Gb Еx db IIВ Т3 | ||
| Напряжение питания (Un), В | от 10 до 30 | ||
| Потребляемый ток, мА, не более | 250 | ||
| Назначенный срок службы, лет | 15 | ||
