Сигнализатор МС-П-... для предотвращения переполнения резервуаров

Применение

Сигнализаторы МС-П предназначены для подачи светового и звукового сигналов, управления исполнительными механизмами при совместной работе с датчиками уровня, имеющими выход W5DНЗ.

Сигнализаторы применяются на АЗС для предотвращения переполнения топливных резервуаров, контроля герметичности двухстенных резервуаров с расширительным баком, контроля достижения минимального уровня топлива в резервуарах.

Устройство, принцип работы

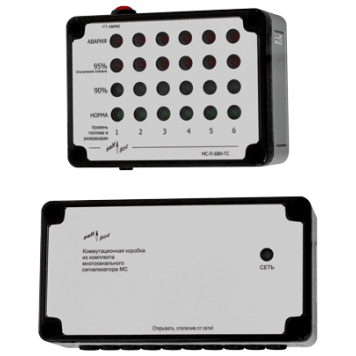

Сигнализаторы МС-П состоят из прибора индикации и коммутационной коробки (рис. 1), выполненных в пластиковых корпусах с резиновыми уплотнениями для защиты от воды и пыли. Число подключаемых датчиков - до шести. Прибор индикации имеет встроенный пьезозвонок. Коммутационная коробка имеет выход на сирену (ВС-3-12В) и симмисторные выходы для управления исполнительными механизмами, рассчитанные на напряжение ~220В, 50 Гц.

При достижении первого, второго и третьего контрольных уровней включается световой и звуковой сигналы (см. раздел “Датчики уровня с выходом W5DНЗ”). Подача светового сигнала осуществляется через встроенные в прибор индикации светодиоды. Подача звукового сигнала осуществляется: - в операторной АЗС - через пьезозвонок, встроенный в прибор индикации; - на территории АЗС - через сирену ВС-3-12В, которая одновременно подает и световой сигнал.

Алгоритм работы симисторных выходов: в сигнализаторах МС-П-...-1И при достижении второго контрольного уровня кратковременно отключается один общий симисторный выход (1И), прерывая цепь питания исполнительного механизма на несколько секунд, позволяя затем произвести повторное его включение (посредством применения реле с самоудерживающим контактом, кнопок “Пуск/Стоп”). При достижении третьего контрольного уровня (авария) симисторный выход отключается постоянно, блокируя включение исполнительного механизма. Сигнализаторы МС-П-...-1И применяются при наличии общего исполнительного механизма наполнения нескольких резервуаров, например насоса. В сигнализаторах МС-П-...И каждый канал имеет отдельный симисторный выход управления (...И), причем блокировка исполнительных механизмов происходит на втором и третьем контрольных уровнях. Сигнализаторы МС-П-...И применяются при использовании отдельного исполнительного механизма для каждого резервуара, например электромагнитного клапана.
Функции кнопки управления, расположенной на верхней стенке прибора индикации:
- отключение сигнализации (до следующего срабатывания) – при кратковременном (<1с) нажатии;
- проверка работоспособности сигнализации и отключения реле исполнительного механизма - при нажатии на кнопку более одной секунды поочередно загораются все светодиоды, звучит звуковой сигнал и кратковременно отключаются симисторные выходы;
- для дистанционной блокировки исполнительных механизмов – при нажатии на кнопку более 4-х секунд происходит отключение симисторных выходов. Разблокировка осуществляется последующим нажатием на кнопку.
Для повышения надежности системы предусмотрено: 1. Дублирование элементов: - дополнительный («аварийный») поплавок датчиков уровня; - дополнительный светоиндикатор уровня каждого резервуара (авария); - два звуковых сигнализатора (пьезозвонок и сирена); 2. Самоконтроль исправности системы: при обрыве связи с датчиком уровня происходит отключение исполнительных механизмов и включение сигнализации (авария); 3. При нарушении электрических соединений питающих и сигнальных кабелей, а также при пропадании сетевого напряжения, происходит отключение исполнительных механизмов.

Технические параметры

Варианты исполнения сигнализаторов
