Корпуса приборов с видом взрывозащиты «d»

Применение

По техническому заданию заказчика предприятие разрабатывает, изготавливает и сертифицирует взрывозащищенные корпуса (взрывонепроницаемые оболочки) из стали и алюминиевого сплава для размещения электронных приборов, клеммных зажимов и других устройств во взрывоопасных зонах.

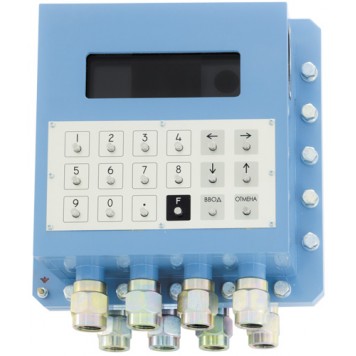

Фотографии некоторых корпусов, выполненных по техническим заданиям заказчиков, показаны на рис. 1...3.

Устройство

Корпуса изготавливаются механической обработкой и сваркой. Корпуса из алюминиевого сплава анодируются и покрываются порошковой краской. Стальные корпуса покрываются гальваническим цинком и порошковой краской. Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов.

Технические параметры

Маркировка взрывозащиты корпусов из алюминиевого сплава - 1ExdIIBT4, стальных корпусов - 1ExdIIBT4 или 1ExdIICT4. Степень защиты от внешних воздействий IP66. Температура окружающей среды - от минус 50 до +60 град. С.

Варианты исполнения

Корпуса могут иметь произвольное количество кабельных вводов и могут оснащаться смотровыми окнами, кнопками управления, поворотными ручками для управления выключателями, петлями - держателями передней стенки.
В техническом задании на разработку корпуса отражаются:
- назначение устройства и условия эксплуатации;
- входящие и выходящие напряжения, токи;
- краткое описание принципа работы, подтвержда-ющее наличие/отсутствие искрящих контактов и нагрева элементов;
- габаритные и установочные размеры устройства;
- число кабельных вводов;
- диаметры наружной изоляции кабелей;
- диаметры токопроводящих жил кабеля;
- число клеммных зажимов;
- необходимость смотрового окна, его размеры и расположение на панели;
- необходимость кнопок управления, их расположение на панели.
По заказу в корпус можгут быть установлены DIN-рейки для крепления клеммных зажимов других типов или других устройств, например реле, а также резьбовые бобышки для крепления печатных плат и приборов.
Внутреннее наполнение корпуса согласуется с предприятием - изготовителем и отражается в индивидуальном руководстве по эксплуатации, паспорте на изделие, именуемое в соответствии с выполняемыми функциями (сигнализатор, блок коммутации и т.п.).
