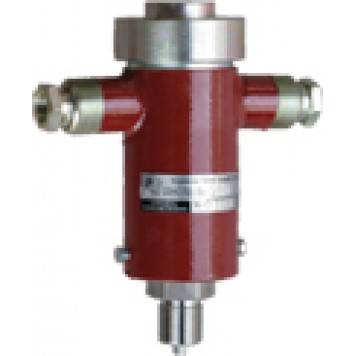

СЕНС ПД-Eх- преобразователь давления, 1ExdIIBT3

Датчик давления (или преобразователь давления)СЕНС ПД предназначен для непрерывного преобразования избыточного давления, избыточного давле-

ния-разрежения жидких и газообразных сред в электрический цифровой сигнал протокола системы измерительной “СЕНС” (СИ СЕНС).

Датчик давления применяется в системах автоматического контроля, регулирования и управления технологическими процессами различных отраслей промышленности.

Измеряемая среда

Датчик может применяться для измерения давления сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9, к которым относятся:

• Нефть • светлые нефтепродукты • бензин • дизельное топливо • авиационный керосин • сжиженные углеводородные газы (пропан - бутан) • диметилэфир • одорант • аммиак • двуокись углерода • спирты •пищевые среды • газовый конденсат • вода • и др.

• Датчик может применяться для измерения давления газообразного кислорода и кислородосодержащих газовых смесей.

• Датчик не предназначен для кристаллизирующихся сред. Образование кристаллов, например льда,может привести к отказу первичного преобразователя

Технические параметры

Наименование параметра	Значение
Дополнительная приведенная температурная погрешность, %/10°С:	не более Y1) (табл.2)
Основная приведенная погрешность измерения давления, %	не более Y1) (табл.2)
Дополнительная приведенная погрешность после воздействия перегрузки (Pmax – табл.2), %	не более 0,15
Рабочий диапазон температур измеряемой среды, ºС	-50…+80
Предельный температурный диапазон измеряемой среды (погрешность измерений не нормируется), ºС:	-60…+130
Устойчивость к воздействию синусоидальной вибрации в диапазоне частот, Гц: - при амплитуде перемещения 1 мм - при ускорении 19,6 м/с2 (2g)	10…60 60…150
Устойчивость к воздействию механических ударов многократного действия с длительностью ударного импульса 11 мс и частотой ударов в минуту 60…120 при пиковом значении ударного ускорения	98 м/с2 (10g)
Среднее время наработки на отказ, ч, не менее	400000
Средний срок службы, не менее	12 лет
Климатическое исполнение по ГОСТ 15150-69	УХЛ1, М, -50…+60 ºС
Степень защиты от воды и пыли по ГОСТ 14254-96	IP66
Маркировка взрывозащиты	1ExdIIBT3
Материалы преобразователя, контактирующие со средой	12Х18Н10Т, BT9
Масса, кг, не более:	1,3

Таблица 2 (диапазон, погрешность измерения)

Pв, МПа Диапазон, (Pн… Pв ),МПа Pmax, МПа Y,% Пример записи Приоритет 0,06 -0,1…0,06 0,2   1,5 1 60 кПа 60 кПа-1% - 1 1 60 кПа-Pm1,0МПа - 0,1 -0,1…0,1 0,2 1 0,5 100 кПа 100 кПа-0,5% - 1 1 0,1 МПа-Pm1,0МПа - 0,4 -0,1…0,4 1 0,5 0,3 0,4 МПа 0,4 МПа-0,3% - 0,6 -0,1…0,6 1 0,5 0,3 0,2 0,6 МПа 0,6 МПа-0,3% 0,6 МПа-0,2% + 4 1 0,6 МПа-Pm2,5 МПа - 1 -0,1…1 4 0,5 1,0 МПа - 1,6 -0,1…1,6 4 0,5 0,3 1,6 МПа 1,6 МПа-0,3% - 2,5 -0,1…2,5 4 0,5 0,3 0,2 2,5 МПа 2,5 МПа-0,3% 2,5 МПа-0,2% Написать отзыв Написать отзыв Примечание: HTML разметка не поддерживается! Используйте обычный текст. Оценка: Продолжить Нет отзывов о данном товаре.
