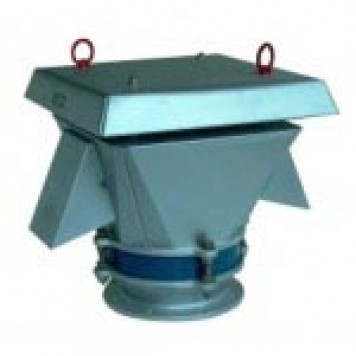

КДС 3000/250
Клапаны дыхательные КДС предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах. В состав клапанов входит кассета огневого предохранителя
Клапаны КДС устанавливаются на монтажный патрубок крыши резервуара через присоединительный фланец переходника 4. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку 6 и четыре козырька 7 для вакуумных затворов
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69
Пример обозначения при заказе:
КДС - 3000/250 УХЛ1 ТУ 3689-043-10524112-2002
Где:
250 - условный проход клапана
УХЛ1 - климатическое исполнение
Технические характеристики
| Наименование параметров | КДС-3000/250 | КДС-3000/350 | КДС-3000/500 |
| Условный проход DN | 250 | 350 | 500 |
| Рабочее давление, Па (мм вод. ст.) | 2000 (200) | 2000 (200) | 2000 (200) |
| Рабочий вакуум, Па (мм вод. ст.) | 250 (25) | 250 (25) | 250 (25) |
| Давление срабатывания, Па (мм вод. ст.) | 1500-1600 (150-160) | 1500-1600 (150-160) |
1500-1600 (150-160) |
| Вакуум срабатывания, Па (мм вод. ст.) | 100 - 150 (10-15) | 100 - 150 (10-15) | 100 - 150 (10-15) |
| Пропускная способность, м3.ч, | 1100 | 2400 | 3000 |
| Площадь проходного сечения седел давления, см2 | 1880 | 1880 | 1880 |
| Площадь проходного сечения седел вакуума, см2 | 3760 | 3760 | 3760 |
|
Габаритные размеры, мм не более: - длина - ширина B - высота H |
1300 1300 1100
|
1300 1300 1170 |
1300 1300 1060 |
|
Присоединительные размеры, мм D D1 d n, шт |
370 335 18 12 |
485 445 22 12 |
640 600 22 16 |
| Масса, кг, не более | 140 | 140 | 140 |
