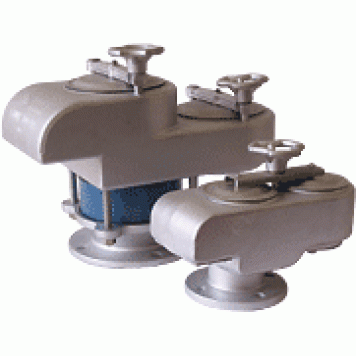

Дыхательный клапан СМДК-100 УХЛ
Совмещенный механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара.
Клапан СМДК устанавливается на монтажный патрубок резервуара при помощи присоединительного фланца.По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе: СМДК-50АА У1 ТУ 3689-003-10524112-2001, где: 50-условный проход клапана, У1 - климатическое исполнение, А - алюминиевый корпус, А - огнепреграждающий элемент из алюминиевой фольги.
Технические характеристики
| Наименование параметров | СМДК- 50AA | СМДК- 100AA | СМДК-150 | СМДК-200 |
СМДК-250 |
| Условный проход DN | 50 | 100 | 150 | 200 | 250 |
| Давление срабатывания, мм вод. ст. | 160-180 | 160-180 | 160-180 | 140-160 | 140-160 |
| Вакуум срабатывания, мм. вод. ст. | 20-25 | 20-25 | 20-25 | 20-25 | 20-25 |
| Пропускная способность, м3/ч | 25-50 | 25-100 | 25-150 | 25-200 | 25-250 |
|
Габаритные размеры, мм не более: | |||||
|
- длина L - ширина - высота H |
285 140 202 |
425 250 333 |
546 265 352 |
745 315 461 |
946 370 568 |
|
Присоединительные размеры, мм | |||||
|
D D1 d n, шт |
140 110 14 4 |
205 170 18 4 |
260 22518 4 |
315 280 18 8 |
370 335 18 12 |
| Масса, кг, не более | 5,0 | 11,5 | 26,5 | 47,5 | 95,5 |
