Электроконтактные манометры ДМ, ЭКМ
Применение
Электроконтактные манометры (ДМ, ЭКМ), мановакуумметры (ДА), вакуумметры (ДВ) (далее именуемые “манометры”) в комплекте с сигнализатором МС-3-... предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа, неагрессивных к материалам деталей, контактирующих с измеряемой средой, дискретного управления электрическими цепями вспомогательных и регулирующих устройств (при превышении номинального, то есть порогового, значения происходит замыкание или размыкание электрической цепи) и подачи светового и звукового сигналов.
Комплект манометра с сигнализатором МС-3-... может применяться для контроля давления в технологических системах нефтяной, химической, пищевой и других отраслей промышленности.
Комплект манометра с сигнализатором, например, может применяться для контроля герметичности межстенного пространства двустенного резервуара, а также для двустенной арматуры на АГЗС, ГНС.
Задать вопрос о ДМ, ЭКМ
Устройство, принцип работы
Устройство манометра: Манометры изготавливаются на базе невзрывозащищенных приборов:
- ДМ (ДА, ДВ)... - манометров со скользящими контактами (изготовитель ОАО “Манотомь”, г. Томск) - рис. 1;

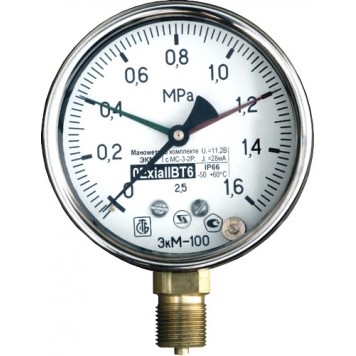

- ЭКМ ... - манометров на микропереключателях (изготовитель ООО НПО “ЮМАС”), г. Москва - рис. 2.
Взрывозащищенность манометров достигается их доработкой и применением совместно с сигнализатором МС-3-..., который выполняет функции барьера искробезопасности. Доработка манометров не касается их измерительной части и заключается в шунтировании контактов диодами, проведении дополнительных проверок и маркировании.
Принцип работы: Установка порогов давления осуществляется перемещением “сигнальных” стрелок манометра. В нормальном состоянии электрические контакты манометра замкнуты накоротко. При достижении порогового давления контакты размыкаются и ток протекает в одном направлении - через диод, шунтирующий контакты. Сигнализатор МС-3-... реагирует загоранием соответствующего светодиода, подачей звукового сигнала и переключением выходного реле (см. разделы “Сигнализаторы МС-3-2Р”, “Сигнализатор МС-3”).
Защита от ложных срабатываний обеспечивается контроллером сигнализатора МС-3-..., который осуществляет логическое преобразование импульсных сигналов манометра, возникающих от дребезга контактов при вибрации или при неустойчивом контакте.
Технические параметры
| Обозначение | Манометр ДМ2010-Ех ДМ2005-Ех | Вакуумметр ДВ2010-Ех ДВ2005-Ех | Мановакуумметр ДА2010-Ех ДА2005-Ех | Манометр ЭКМ-100-Ех (ЭКМ100НВм-Ех) ЭКМ-160-Ех (ЭКМ160НВм-Ех) | Манометр ЭКМ-100Вм-Ех ЭКМ-160Вм-Ех |
| Пределы измерений (кгс/см2) | От 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 100; 1600 | От -1 до 0 | От -1 до 0,6; 1,5; 3; 5; 9; 15; 24 | ЭКМ100: от 0 до 4; 6; 10; 16; 25; 40 ЭКМ160: от 0 до 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 | ЭКМ100: от 0 до 4; 6; 10; 16; 25; 40 ЭКМ160: от 0 до 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 |
| Класс точности | ДМ2010 – 1,5 ДМ2005 – 1,5 (по заказу 1,0) | ДМ2010 – 1,5 ДМ2005 – 1,5 (по заказу 1,0) | ДМ2010 – 1,5 ДМ2005 – 1,5 (по заказу 1,0) | 2,5 (по заказу 1,5) | 2,5 (по заказу 1,5) |
| Вариация срабатывания (+-%) | 2,5 (1,5 для класса точности 1,0) | 2,5 (1,5 для класса точности 1,0) | 2,5 (1,5 для класса точности 1,0) | 4 (2,5 для класса точности 1,5) | 4 (2,5 для класса точности 1,5) |
| Диапазон температур окр. ср., град, С | -50…+60 | -50…+60 | -50…+60 | -50…+60 | -50…+60 |
| Степень защиты от воды и пыли по ГОСТ 14254 | IP53 | IP53 | IP53 | IP54 | IP40 |
| Маркировка взрывозащиты | 0Ex ia IIB T6 Ga | 0Ex ia IIB T6 | 0Ex ia IIB T6 | 0Ex ia IIB T6 Ga | 0Ex ia IIB T6 Ga |
| Диаметр корпуса | ДМ2010-Ех – 100 мм ДМ2005-Ех – 160 мм | ДВ2010-Ех – 100 мм ДВ2005-Ех – 160 мм | ДА2010-Ех – 100 мм ДА2005-Ех – 160 мм | ЭКМ-100-Ех – 100 мм ЭКМ-160-Ех – 160 мм | ЭКМ-100-Ех – 100 мм ЭКМ-160-Ех – 160 мм |
| Матер. деталей: -корпус -штуцер | - сталь; - латунь. | - сталь; - латунь. | - сталь; - латунь. | - нерж. сталь; - латунь. | - сталь; - латунь. |
| Резьба | М20х1,5-Bg (по умолчанию); G1/2-B; R1/2 | М20х1,5-Bg (по умолчанию); G1/2-B; R1/2 | М20х1,5-Bg (по умолчанию); G1/2-B; R1/2 | М20х1,5-Bg (по умолчанию); G1/2-B | М20х1,5-Bg (по умолчанию); G1/2-B |
