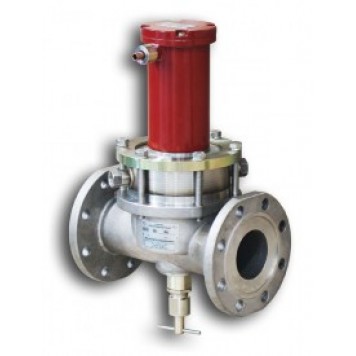

CENC DN32 PN25-B клапан Ду32, Рпр=0..16бар.Нормально-закрытый.Герметичность-класс А

Клапан электромагнитный СЕНС DN××PN16-М предназначен для управления потоками разогретого мазута в трубопроводах в качестве запорного устройства.

В клапане предусмотрен подвод внешнего теплоносителя (жидкость, пар) для обогрева клапана.

Клапан электромагнитный СЕНС DN××PN16-В предназначен для управления потоками вязких сред (литол, масло) в трубопроводах в качестве запорного устройства.

Принцип действия

Клапан имеет два состояния: «открыт», «закрыт».

Открытие (закрытие) затвора происходит только за счет энергии электромагнитного привода.

Электромагнитный привод клапанов - форсированный со встроенным модулем СФУ.

Клапаны оснащены ручным дублером, позволяющим управлять ими при отсутс­твии питающего напряжения.

Технические параметры

Условный проход, мм	25	32	40	50	80	100
Условный проход в затворе, мм	32	32	40	50	80	80
Перепад давлений в прямом направлении, бар	0...16
Пробное давление, бар	38
Давление в системе обогрева, бар*	10
Максимальная температура теплоносителя, °С*	150
Герметичность затвора по ГОСТ 9544	класс "А"
Материал корпуса	сталь 12Х18Н9Т
Тип уплотнения затвора	металл-эластомер
Наличие ручного дублера	есть
Потребляемая мощность (Рф/Руд), Вт*	200/8		300/10
Напряжение питания	220В, 50Гц (12В; 24В - по заказу)
Продолжительность включения, %	100
Частота включений, 1/мин	10
Температура рабочей среды,°С	-50...+80
Температура окружающей среды,°С	-50...+60
Положение на трубопроводе	горизонтальное +90º
Тип присоединения	фланцевое по ГОСТ 12815 исполнение 3
Габаритные размеры, мм, не более:
А	355	355	380	385	500	500
Б	208	208	220	220	309	309
В	195	195	230	230	308	308
Масса, кг, не более	15.5	16	22	23	39	41
Срок службы	15 лет

* для клапанов СЕНС DN××PN16-М

** Pф – мощность в первые 3 секунды после включения; Pуд – мощность в рабочем режиме

Обозначение

Клапан электромагнитный СЕНС DN××PN××-М(-НО)

Клапан электромагнитный СЕНС DN××PN××-В(-НО)

DN×× - условное давление

PN×× - условный проход

М - с подогревом для мазута; В - для вязких сред

НО – указывает, что клапан нормально-открытый; без обозначения – нормально-закрытый.

Клапан может оснащаться дополнительным кабельным вводом:



а.) для снятия сигнала «сухого» контакта дополнительного геркона (модификация платы СФУ электромагнитного привода «СФУ-220-1И») – геркон замкнут, если клапан сработал при данном напряжении.

Обозначение клапана:

Клапан электромагнитный СЕНС DN××PN××-×(-НО)-1И-2КВ



б.) для подключения взрывозащищенного индикатора работы клапана ВУУК-1Э-СВ (1ExdllBT4)/



Обозначение клапана:

Клапан электромагнитный СЕНС DN××PN××-× (-НО)-2КВ

(без дополнительного геркона).
