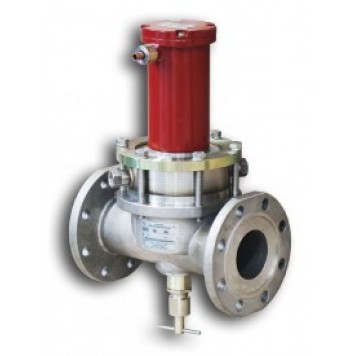

CENC DN32 PN25-М клапан Ду32, Рпр=0..25бар.Нормально-закрытый.Герметичность-класс А

Модель: klapan
Есть в наличии
Клапан электромагнитный СЕНС DN××PN16-М предназначен для управления потоками разогретого мазута в трубопроводах в качестве запорного устройства. В клапане предусмотрен подвод внешнего теплоносителя (жидкость, пар) для обогрева клапана. Клапан электромагнитный СЕНС DN××PN16-В предназ...


Клапан электромагнитный СЕНС DN××PN16-М предназначен для управления потоками разогретого мазута в трубопроводах в качестве запорного устройства.

В клапане предусмотрен подвод внешнего теплоносителя (жидкость, пар) для обогрева клапана.

Клапан электромагнитный СЕНС DN××PN16-В предназначен для управления потоками вязких сред (литол, масло) в трубопроводах в качестве запорного устройства.

Принцип действия

Клапан имеет два состояния: «открыт», «закрыт».

Открытие (закрытие) затвора происходит только за счет энергии электромагнитного привода.

Электромагнитный привод клапанов - форсированный со встроенным модулем СФУ.

Клапаны оснащены ручным дублером, позволяющим управлять ими при отсутс­твии питающего напряжения.

Технические параметры

Условный проход, мм 25 32405080100
Условный проход в затворе, мм 32 3240508080
Перепад давлений в прямом направлении, бар

0...16

Пробное давление, бар

38

Давление в системе обогрева, бар*

10

Максимальная температура теплоносителя, °С*

150

Герметичность затвора по ГОСТ 9544

класс "А"

Материал корпуса

сталь 12Х18Н9Т

Тип уплотнения затвора

металл-эластомер

Наличие ручного дублера

есть

Потребляемая мощность (Рф/Руд), Вт* 200/8

300/10

Напряжение питания

220В, 50Гц (12В; 24В - по заказу)

Продолжительность включения, %

100

Частота включений, 1/мин

10

Температура рабочей среды,°С

-50...+80

Температура окружающей среды,°С

-50...+60

Положение на трубопроводе

горизонтальное +90º

Тип присоединения фланцевое по ГОСТ 12815 исполнение 3
Габаритные размеры, мм, не более:
А355355380385500500
Б208208220220309309
В195195230230308308
Масса, кг, не более 15.5 1622233941
Срок службы 15 лет

* для клапанов СЕНС DN××PN16-М

** Pф – мощность в первые 3 секунды после включения; Pуд – мощность в рабочем режиме

Обозначение

Клапан электромагнитный СЕНС DN××PN××-М(-НО)

Клапан электромагнитный СЕНС DN××PN××-В(-НО)

DN×× - условное давление

PN×× - условный проход

М - с подогревом для мазута; В - для вязких сред

НО – указывает, что клапан нормально-открытый; без обозначения – нормально-закрытый.



Клапан может оснащаться дополнительным кабельным вводом:



а.) для снятия сигнала «сухого» контакта дополнительного геркона (модификация платы СФУ электромагнитного привода «СФУ-220-1И») – геркон замкнут, если клапан сработал при данном напряжении.

Обозначение клапана:

Клапан электромагнитный СЕНС DN××PN××-×(-НО)-1И-2КВ



б.) для подключения взрывозащищенного индикатора работы клапана ВУУК-1Э-СВ (1ExdllBT4)/



Обозначение клапана:

Клапан электромагнитный СЕНС DN××PN××-× (-НО)-2КВ

(без дополнительного геркона).
