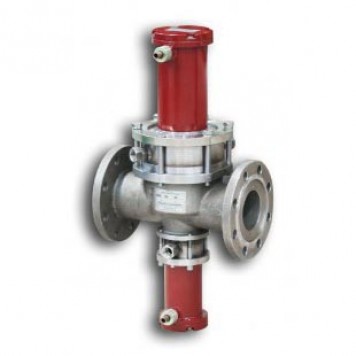

CENC DN50 PN25-B клапан Ду50, Рпр=0..16бар.Нормально-закрытый.Герметичность-класс А
Клапаны электромагнитные двухпроходные предназначены для управления потоками вязких сред в трубопроводе по двум проходам: основному и вспомогательному.
Применяются в системах налива железнодорожных и автомобильных цистерн, обеспечивая смену режима налива (быстрый/дозированный) и уменьшение гидроудара при закрытии клапана:
Клапан электромагнитный СЕНС DN××/××PN××-M – с обогревом, для налива разогретого мазута;
Клапан электромагнитный СЕНС DN××/××PN××-В – для налива вязких сред.
Принцип действияКлапаны имеют второй затвор меньшего диаметра, независимо управляемый вторым приводом.
| Условный диаметр основного прохода, мм | 25 | 32 | 40 | 50 | 80 |
| Перепад давлений, бар |
0...16 | ||||
| Пробное давление, бар |
38 | ||||
| Давление в системе обогрева, бар* |
10 | ||||
| Максимальная температура теплоносителя, °С* |
150 | ||||
| Герметичность затвора по ГОСТ 9544 |
класс "А" | ||||
| Материал корпуса |
сталь 09Г2С, сталь 12Х18Н9Т | ||||
| Тип уплотнения затвора |
металл-эластомер | ||||
| Потребляемая мощность одного электропривода** (Рф/Руд), Вт |
300/10 | ||||
| Напряжение питания |
220, 50Гц | ||||
| Продолжительность включения, % |
100 | ||||
| Частота включений, 1/мин |
10 | ||||
| Температура рабочей среды,°С |
-50...+80 | ||||
| Температура окружающей среды,°С |
-50...+60 | ||||
| Положение на трубопроводе | основным приводом вверх +90 | ||||
| Тип присоединения | фланцевое по ГОСТ 12815 исполнение 3 | ||||
| Габаритные размеры, мм, не более: | |||||
| А | 400 | 400 | 400 | 400 | 400 |
| Б | 180 | 180 | 180 | 250 | 300 |
| В | 195 | 195 | 195 | 230 | 308 |
| Масса, кг, не более | 23 | 24 | 37 | 38 | 50 |
| Срок службы |
15 лет | ||||
* для клапанов СЕНС DN××/××PN××-М
** Pф – мощность в первые 3 секунды после включения; Pуд – мощность в рабочем режиме.
Клапан электромагнитный СЕНС DN××/××PN××-М
Клапан электромагнитный СЕНС DN××/××PN××-В
DN××/×× - условный диаметр основного прохода / условный диаметр вспомогательного прохода
PN×× - условное давление
М - с подогревом для мазута; В - для вязких сред
Клапан может оснащаться дополнительным кабельным вводом:
а.) для снятия сигнала «сухого» контакта дополнительного геркона (модификация платы СФУ электромагнитного привода «СФУ-220-1И») – геркон замкнут, если клапан сработал при данном напряжении.
Обозначение клапана:
Клапан электромагнитный СЕНС DN××/××PN××-×-1И-2КВ
б.) для подключения взрывозащищенного индикатора работы клапана ВУУК-1Э-СВ (1ExdllBT4).
Обозначение клапана:
Клапан электромагнитный СЕНС DN××PN××-×-2КВ
(без дополнительного геркона).
