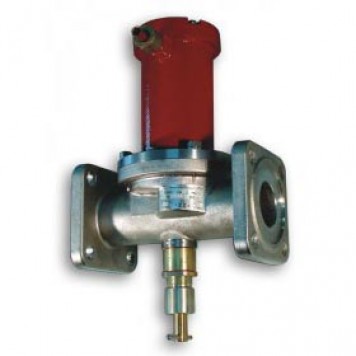

СЕНС-ПФ- DN40PN25 - клапан Ду40, Ру=0...25 бар. Нормально закрытый.Герметичность-класс А

Модель: klapan
Есть в наличии
Клапаны электромагнитные пилотные предназначены для установки в качестве запорных устройств с дистанционным управлением: Клапан электромагнитный СЕНС ПР DN××PN25 – на технологических линиях для управления потоками светлых нефтепродуктов и другими неагрессивными жидкостями и газами ...


Клапаны электромагнитные пилотные предназначены для установки в качестве запорных устройств с дистанционным управлением:

Клапан электромагнитный СЕНС ПР DN××PN25 – на технологических линиях для управления потоками светлых нефтепродуктов и другими неагрессивными жидкостями и газами вяз­костью не более 10 сСт в трубопроводах;

Клапан электромагнитный СЕНС ПФ DN××PN25 – на технологических линиях для управления потоками агрессивных пищевых сред вязкостью не более 10 сСт в трубопроводах.

Принцип действия

Клапан имеет два состояния: «открыт», «закрыт».

Открытие/закрытие затвора происходит посредством вспомогательного затвора (пилота) за счет перепада давления среды в клапане, а при его отсутствии,

за счет энергии электромагнитного привода.

Клапаны оснащены ручным дублером, позволяющим управлять ими при отсутс­твии питающего напряжения.

Технические параметры

Условный проход, мм 25 32405080100
Условный проход в затворе, мм 32 3240508080
Перепад давлений в прямом направлении, бар

0...25

Перепад давлений в обратном направлении, бар подача давления в обратном направлении откроет клапан
Пробное давление, бар

38

Герметичность затвора по ГОСТ 9544

класс "А"

Материал корпуса

сталь 12Х18Н9Т

Тип уплотнения затвора

металл-фторопласт / металл-эластомер

Наличие ручного дублера

есть

Потребляемая мощность (Рф/Руд), Вт*

300/10

Напряжение питания

220В, 50Гц (12В; 24В - по заказу)

Продолжительность включения, %

100

Частота включений, 1/мин

10

Температура рабочей среды,°С

-50...+80

Температура окружающей среды,°С

-50...+60

Положение на трубопроводе

горизонтальное +90º

Тип присоединения

фланцевое по ГОСТ 12815 исполнение 3

Габаритные размеры, мм, не более:
А322322340350455455
Б208208220220309309
В195195230230308308
Масса, кг, не более 13 13,519203435
Срок службы

15 лет

 * Pф – мощность в первые 3 секунды после включения; Pуд – мощность в рабочем режиме.

Обозначение

Клапан электромагнитный СЕНС ПР DN××PN25

Клапан электромагнитный СЕНС ПФ DN××PN25

ПР - для светлых нефтепродуктов и других неагрессивных жидкостей и газов

ПФ - для агрессивных и пищевых сред

DN×× - условное давление

Клапан может оснащаться дополнительным кабельным вводом:

а.) для снятия сигнала «сухого» контакта дополнительного геркона (модификация платы Электромагнитного привода «СФУ-220-1И») – геркон замкнут, если клапан сработал при данном напряжении.

Обозначение клапана:

Клапан электромагнитный СЕНС ×× DN××PN25-1И-2КВ

б.) для подключения взрывозащищенного индикатора работы клапана BУУК-1Э-СВ (1ExdllВТ4)



Обозначение клапана:

Клапан электромагнитный СЕНС ×× DN××PN25-2КВ

(без дополнительного геркона).
