АСН-12ВГ модуль Ду 100 1/1 (0-ППВ) У2 417.00.00.00.00.00
Есть в наличии

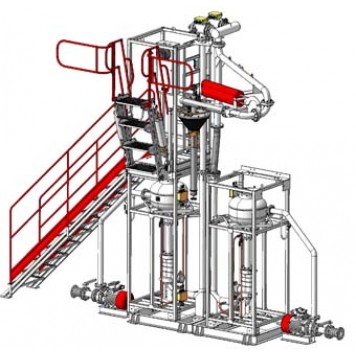

Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, об-служивающего один отсек автоцистерны с одной стороны наливного островка АСН - 12ВГ модуль Ду100 со счетчиком ППВ (или с массовым расходомером) и насосом для наземных или заглубленных резервуаров.
... →
Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, об-служивающего один отсек автоцистерны с одной стороны наливного островка АСН - 12ВГ модуль Ду100 со счетчиком ППВ (или с массовым расходомером) и насосом для наземных или заглубленных резервуаров.
| Основные параметры | Значения |
| Диаметр условного прохода стояка, мм | 100 |
| Температура окружающей среды при эксплуатации, градусов Цельсия | от минус 40 до плюс 50 для Кл. исп. У2
от минус 60 до плюс 50 для Кл. исп. ХЛ2 |
| Предел основной допускаемой относительной погрешности комплексов, % | - по объёму - 0,15
- по массе - 0,25* (*при установке массового расходомера) |
| Вязкость измеряемой жидкости | от 0,55 до 100 мм2/с (сСт)с содержанием твердых взвешенных частиц в кол-ве не более 0,2% и размером не более 0,2мм |
| Производительность комплекса АСН | Зависит от состояния подающих трубопроводов но не более 90м3 |
| Рабочее давление, не более | 0,6(6) МПА (кгс/см2) |
| Показания на дисплее контроллера (установлен на посту налива) | отпущено (последняя заданная доза), лсумматор (отпущено за все время работы), л задано (текущее задание), лмгновенный расход, м3/чобъем отпущенный по дозе в данный момент, л/ масса отпущенная по дозе в данный момент, кг* (*при установке массового расходомера)Температура продукта, 0ССостояние датчиков, УЗА, гараж. положения |
| Единица измерения для отпуска нефтепродукта | Задание дозы в литрахПоказания ЦБУ в литрах и кг*Оформление документации в кг*, литрах* - при заказе АСН с массовым расходомером |
| Дискретность задания дозы в объёмных единицах, л | 1 |
| Верхний предел показаний электронного сумматора контроллера | 99999999 |
| Напряжение питания электрических узлов, В | 220±5% ЦБУ, ПДУ "Весна - ТЭЦ – 2 – 3К"380±5% эл. двигатель насоса |
| Информационная связь центрального блока управления | интерфейс RS-485 протокол Modbus RTU |
| Потребляемая мощность одного АСН, кВт | 0,01 – ЦБУ11 – насос КМ 100-80-170Е15 – насос КМС 100-80-180Е0,33 - шлагбаум |
| Тонкость фильтрации фильтра, мкм, не более | 100 |
| Тип применяемого насоса | КМ 100-80-170Е или КМС 100-80-180Е |
| Тип применяемого счетчика | счетчик ППВ 100-1,6 или массовый расходомер |
| Диаметр горловины а/ц, мм | min 250 … max 530 |
| Высота обслуживаемых а/ц, мм | min 2500… max 3900 |
| Диаметр котла обслуживаемых автоцистерн, мм | min 1000 …max 2000 |
| Наливной наконечник | телескопический для закрытого налива, с датчиком уровня, кнопкой СТОП по заказу |
| Материал проточной части шарнирного трубопровода, опорных стоек | Ст3 для исп.У209Г2С для исп. ХЛ2 |
| Материал шарниров | Сталь 45Термообработанные дорожки под ролики |
| Материал проточной части наливного наконечника | Алюминиевый сплав АМг5 |
| Материал уплотнений шарнирных соединений | Фторпласт Маслобензостойкая резина3826с-НТА для У2Маслобензостойкая резинаНО-68 для ХЛ2 |
| Материал проточной части счетчика ППВ | Алюминиевый сплав |
| Покрытие комплекса | Грунт ВЛ 515, эмаль ЭП 140Цвет: серебристый |
| Диаметр рукава отвода паров, мм | Ду60 |
| Материал рукава отвода паров | Алюминиевая труба – на прямых участкахСтеклоткань пропитанная силиконом на шарнирных сочленениях |
| Балансировка стояка | Пружинный Амортизатор |
| Масса комплекса, кг | Не более 2000кг |
Состав комплексов АСН-12ВГ модуль Ду100
|
Наименование |
Изображение | Кол-во |
Стояк верхнего налива Ду100 в составе
|
масса: 400 кг Зона обслуживания 3 м | 1 |
| Клапан отсекатель Ду100 электрогидравлический, нормально закрытый, пилотный, с дублером ручного открытия (закрытия). Клапан с плавным ступенчатым регулированием расхода (в том числе в начальный и конечный период налива), регулировка осуществляется программным путем. |
масса:35 кг | 1 |
| Модуль оператора служит в качестве опорной конструкции наливного стояка и перекидного трапа, а также служит каркасом безопасности оператора.На блок устанавливается узел гаражного положения стояка и пост управления для штатного останова налива | масса: 250 кг | 1 |
Модуль измерительный в составе:
|
Масса: 560кг | 1 |
| Насосный блок в составе:- насос КМ 100-80-170Е для наземных резервуаров или КМС 100-80-180Е для заглубленных резервуаров (насосы с двойным торцовым уплотнением);- бачок для охлаждающей жидкости;- опорная рама. | Масса: 190кг | 1 |
| Перекидной трап на 4 порожка с датчиком положения.Трап выполнен на базе параллелограмного механизма, благодаря которому ступени всегда остаются в горизонтальном положении, в комплект входят поручни безопасности оператора.Все трущиеся части трапа выполнены из искробезопасных материалов (медь, нерж. сталь)Покрытие трапа: горячее цинкование |
массса:145 кг | 1 |
| Входная лестница установлена под углом 45? с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80 |
масса: 160 кг | 1 |
| ПО "АРМ оператора налива слива" ограниченная редакция | 1 | |
| Система автоматизации процесса (контролер ЦБУ, комплект кабелей в нерж. металлорукавах, комплект коробок распределительных, клещи заземления автоцистерн, источник бесперебойного питания к ПК) | 1 комплект | |
Документация поставляемая с АСН:
| 1 комплект |
