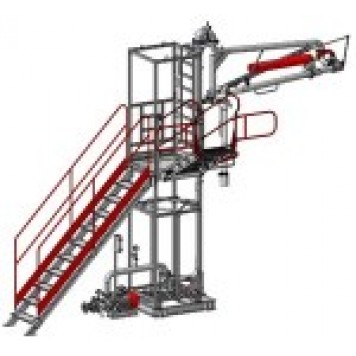

АСН-4ВГ модуль ДУ-100 (ДПУ-2-0-КМд)

Модель: mod2
Есть в наличии
ОАО "ПРОМПРИБОР" изготавливает стояки наливные с опорными металлоконструк-циями без функции учета в следующих комплектациях:  Стояк верхнего налива нефти в автоцистерны без учета с первой степенью автоматизации (прекращение налива по датчику уровня) АСН-4ВГ модуль Ду100 (...


ОАО "ПРОМПРИБОР" изготавливает стояки наливные с опорными металлоконструк-циями без функции учета в следующих комплектациях:

Стояк верхнего налива нефти в автоцистерны без учета с первой степенью автоматизации (прекращение налива по датчику уровня) АСН-4ВГ модуль Ду100 (ДПУ-2-0-…) У2 без перекидного трапа и насосом по заказу;

Стояк верхнего налива нефти в автоцистерны без учета с первой степенью автоматизации (прекращение налива по датчику уровня) АСН-4ВГ модуль Ду100 (ДПУ-2-1-…) У2 с перекидным трапом и насосом.



Наливные стояки АСН-4ВГ модуль Ду100 обслуживают только один отсек автоцистерны с одной стороны наливного островка и выполняют функции:

  • Прекращение налива при ручном отключении насоса;
  • Прекращение налива при срабатывании датчика уровня;
  • Прекращение налива при срабатывании датчика положения наконечника;
  • Прекращение налива при нарушении заземления;
  • Ограничение скорости налива в начальный и конечный период налива согласно правил государственных нормативов;
  • Локальное управление процессом налива;
  • Отвод ПВС из зоны налива при заполнении автоцистерны (при установке наконечника закрытого налива);
  • Насосы КМ 100-80-170Е оснащены двойным торцовым уплотнением.
          Основные параметры АСН - 4ВГ модуль Ду100

Основные параметрыЗначения
Диаметр условного прохода стояка, мм100
Температура окружающей среды при эксплуатации, 0Сот минус 40 до плюс 50 для Кл. исп. У2от минус 60 до плюс 50 для Кл. исп. ХЛ2
Вязкость перекачиваемой жидкостиДо 100сСт
Производительность АСННе более 90м3/ч
Рабочее давление, не более 0,6(6) МПА (кгс/см2)
Информационная связь центрального блока управленияинтерфейс RS-485 протокол Modbus RTU
Напряжение питания электрических узлов, В220±5% ЦБУ, ПДУ "Весна - ТЭЦ –  2 – 3К"380±5% эл. двигатель насоса
Потребляемая мощность одного АСН, кВт0,01 – ЦБУ11 – насос КМ 100-80-170Е15 – насос КМС 100-80-180Е0,33 - шлагбаум
Род тока соленоида СВпеременный
Тип применяемого насоса зависимости от заказа
Частота тока, Гц50±1
Диаметр горловины а/ц, ммmin 250 … max 530
Высота обслуживаемых а/ц, ммmin 2500… max 3900
Диаметр котла обслуживаемых автоцистерн, ммmin 1000 …max 2000
Наливной наконечникДля АСН-4В (0 – 0 - …- …)телескопический для открытого налива, без датчика уровняДля АСН-4ВГ (ДПУ 2 - …- …)телескопический для закрытого налива, с датчиком уровня, кнопкой СТОП и рукавом отвода паров
Материал проточной части шарнирного трубопровода, опорных стоекСт3 для исп.У209Г2С для исп. ХЛ2
Материал шарнировСталь 45Термообработанные дорожки под ролики
Материал проточной части наливного наконечникаАлюминиевый сплав АМг5
Материал уплотнений шарнирных соединенийФторпласт Маслобензостойкая резина3826с-НТА для У2Маслобензостойкая резина НО-68 для ХЛ2
Покрытие комплексаГрунт ВЛ 515, эмаль ЭП 140Цвет: Серебристый
Материал рукава отвода паровАлюминиевая труба – на прямых участках Стеклоткань пропитанная силиконом на шарнирных сочленениях
Диаметр рукава отвода паров, ммДу60
Балансировка стояка, трапаПружинный Амортизатор
Состав комплексов АСН - 4В Г модуль Ду100

НаименованиеАСН-4ВГ (ДПУ-2-0-0)АСН-4ВГ (ДПУ-2-1-0)
Стояк верхнего налива Ду100 в составе- шарнирный трубопровод Ду100 с пружинным амортизатором;- электроуправляемый клапан сброса воздуха для опорожнения стояка;- наконечник телескопический для закрытого налива;- датчик предельного уровня налива;- кнопка "СТОП";- рукав отвода паров Ду60;- стакан приемный (съемный каплесборник)11
Стояк верхнего налива Ду100 в составе- шарнирный трубопровод Ду100 с пружинным амортизатором;- ручной клапан сброса воздуха для опорожнения стояка;- наконечник телескопический негерметизированный;- стакан приемный (съемный каплесборник)- клапан отсекатель ручной--
Запорная арматура с электроприводом11
Опорная металлоконструкция11
Перекидной трап на 3порожка -            1
Входная лестница-               1
Насосный блок в составе:- насос КМ 100-80-170Е для наземных резервуаров  или КМС 100-80-180Е для заглубленных резервуаров (насосы с двойным торцовым уплотнением);- бачок для охлаждающей жидкости;- опорная рама.По доп. заказуПо доп. заказу

Система автоматизации процесса (контролер, комплект кабелей, комплект

распределительных коробок, клещи заземления автоцистерн)

11
Шкаф силовойПо доп. заказуПо доп. заказу
Комплект ЗИП11
Документация поставляемая с АСН:Руководство по эксплуатации11

Общий вид, габаритные размеры АСН - 4В модуль Ду100

Приложение 1 Стояк наливной АСН-4В модуль Ду100 (0 . 0 . 0 . 0)

Приложение 2 Стояк наливной АСН-4В модуль Ду100 (0 . 0 . 1 . 0)
