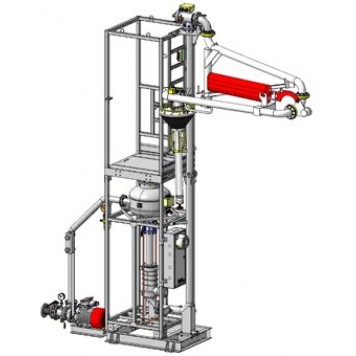

АСН-5ВГ модуль (0-ППВ) У2 597.00.00.00.00.00
Есть в наличии
Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, обслуживающего один отсек ав тоцистерны с одной стороны наливного островка АСН - 5ВГ модуль Ду100 со счетчиком ППВ (или с массовым расходомером) и насосом для наземных или заглубленных резервуаров.
Основные параметры АСН ... →
Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, обслуживающего один отсек ав тоцистерны с одной стороны наливного островка АСН - 5ВГ модуль Ду100 со счетчиком ППВ (или с массовым расходомером) и насосом для наземных или заглубленных резервуаров.
Основные параметры АСН - 5ВГ модуль Ду100
| Основные параметры | Значения | |
| Диаметр условного прохода стояка, мм | 100 | |
| Температура окружающей среды при эксплуатации, 0С | от минус 40 до плюс 50 для Кл. исп. У2от минус 60 до плюс 50 для Кл. исп. ХЛ2 | |
| Предел основной допускаемой относительной погрешности комплексов, % | - по объёму ± 0,15
- по массе ± 0,25* (*при установке массового расходомера) | |
| Вязкость измеряемой жидкости | от 0,55 до 100 мм2/с (сСт)с содержанием твердых взвешенных частиц в кол-ве не более 0,2% и размером не более 0,2мм | |
| Производительность комплекса АСН | Зависит от состояния подающих трубопроводов но не более 90м3 | |
| Рабочее давление, не более | 0,6(6) МПА (кгс/см2) | |
| Показания на дисплее контроллера (установлен на посту налива) | отпущено (последняя заданная доза), лсумматор (отпущено за все время работы), л задано (текущее задание), лмгновенный расход, м3/чобъем отпущенный по дозе в данный момент, л/ масса отпущенная по дозе в данный момент, кг* (*при установке массового расходомера)Температура продукта, 0ССостояние датчиков, УЗА, гараж. положения | |
| Единица измерения для отпуска нефтепродукта | Задание дозы в литрахПоказания ЦБУ в литрах и кг*Оформление документации в кг*, литрах* - при заказе АСН с массовым расходомером | |
| Дискретность задания дозы в объёмных единицах, л | 1 |
| Верхний предел показаний электронного сумматора контроллера | 99999999 |
| Напряжение питания электрических узлов, В | 220±5% ЦБУ, ПДУ "Весна - ТЭЦ – 2 – 3К"380±5% эл. двигатель насоса |
| Информационная связь центрального блока управления | интерфейс RS-485 протокол Modbus RTU |
| Потребляемая мощность одного АСН, кВт | 0,01 – ЦБУ11 – насос КМ 100-80-170Е15 – насос КМС 100-80-180Е0,33 - шлагбаум |
| Тонкость фильтрации фильтра, мкм, не более | 100 |
| Тип применяемого насоса | КМ 100-80-170Е или КМС 100-80-180Е |
| Тип применяемого счетчика | счетчик ППВ 100-1,6 или массовый расходомер |
| Диаметр горловины а/ц, мм | min 250 … max 530 |
| Высота обслуживаемых а/ц, мм | min 2500… max 3900 |
| Диаметр котла обслуживаемых автоцистерн, мм | min 1000 …max 2000 |
| Наливной наконечник | телескопический для закрытого налива, с датчиком уровня, кнопкой СТОП по заказу |
| Материал проточной части шарнирного трубопровода, опорных стоек | Ст3 для исп.У209Г2С для исп. ХЛ2 |
| Материал шарниров | Сталь 45Термообработанные дорожки под ролики |
| Материал проточной части наливного наконечника | Алюминиевый сплав АМг5 |
| Материал уплотнений шарнирных соединений | Фторпласт Маслобензостойкая резина3826с-НТА для У2Маслобензостойкая резинаНО-68 для ХЛ2 |
| Материал проточной части счетчика ППВ | Алюминиевый сплав |
| Покрытие комплекса | Грунт ВЛ 515, эмаль ЭП 140Цвет: серебристый |
| Диаметр рукава отвода паров, мм | Ду60 |
| Материал рукава отвода паров | Алюминиевая труба – на прямых участкахСтеклоткань пропитанная силиконом на шарнирных сочленениях |
| Балансировка стояка | Пружинный Амортизатор |
| Масса комплекса, кг | Не более 1700кг |
| Наименование | Изображение | Кол-во |
| Стояк верхнего налива Ду100 в составе- шарнирный трубопровод Ду100 с пружинным амортизатором;- клапан сброса воздуха для опорожнения стояка;- наконечник телескопический закрытого налива с ручным подъемом/опусканием телескопа;- датчик предельного уровня налива;- рукав отвода паров Ду60 с ответным фланцем;- стакан приемный (съемный каплесборник) |
Масса: 400кг
| 1 |
| Клапан отсекатель Ду100 электрогидравлический, нормально закрытый, пилотный, с дублером ручного открытия (закрытия). Клапан с плавным ступенчатым регулированием расхода (в том числе в начальный и конечный период налива), регулировка осуществляется программным путем. | Масса: 35кг | 1 |
| Модуль оператора служит в качестве опорной конструкции наливного стояка и перекидного трапа, а также служит каркасом безопасности оператора.На блок устанавливается узел гаражного положения стояка и пост управления для штатного останова налива | Масса: 250кг | 1 |
| Модуль измерительный в составе:- фильтр – газоотделитель;- термодатчик с погрешностью ±0,50С;- обратный клапан;- счетчик ППВ 100-1,6 или массовый расходомер;- дренажный трубопровод;- клапан сброса повышенного давления | Масса: 190кг | 1 |
| ПО "АРМ оператора налива слива" ограниченная редакция | 1 | |
| Система автоматизации процесса (контролер ЦБУ, комплект кабелей в нерж. металлорукавах, комплект коробок распределительных, клещи заземления автоцистерн, источник бесперебойного питания к ПК) | 1 комплект | |
| Документация поставляемая с АСН:Руководство по эксплуатации, Методика поверки, Копия Разрешения федеральной службы по технологическому надзору, лицензия на изг. Средств измерения, сертификат об утверждении типа средств измерений | 1 комплект |
Общий вид , габаритные размеры АСН . 5ВГ модуль Ду100
Комплекс измерительный АСН-5ВГ модуль Ду100 (КМ . ППВ). Общий вид в комплекте с вход ным узлом насосного блока.
Комплекс измерительный АСН-5ВГ модуль Ду100 (КМС . ППВ). Общий вид в комплекте с вход ным узлом насосного блока.
