АСН-8ВГ модуль ДУ-100 2/2 У2 557.00.00.00.00.

Модель: mod2
Есть в наличии
Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, обслуживающий два отсека одной автоцистерны с одной стороны наливного островка АСН - 8ВГ модуль Ду100 2/2 со счетчиками ППВ (или с массовыми расходомерами) и насосами для наземных или заглубленных резервуаров. Ос...


Измерительный комплекс верхнего дозированного налива светлых нефтепродуктов, обслуживающий два отсека одной автоцистерны с одной стороны наливного островка АСН - 8ВГ модуль Ду100 2/2 со счетчиками ППВ (или с массовыми расходомерами) и насосами для наземных или заглубленных резервуаров.

Основные параметры АСН-8ВГ модуль Ду100 2/2



Основные параметры

Значения
Диаметр условного прохода стояка, мм100
Температура окружающей среды при эксплуатации, 0Сот минус 40 до плюс 50 для Кл. исп. У2от минус 60 до плюс 50 для Кл. исп. ХЛ2
Предел основной допускаемой относительной погрешности комплексов, %- по объёму - 0,15

по массе - 0,25* (*при установке массового расходомера)
Вязкость измеряемой жидкостиот 0,55 до 100 мм2/с (сСт)с содержанием твердых взвешенных частиц в кол-ве не более 0,2% и размером не более 0,2мм
Производительность комплекса АСНЗависит от состояния подающих трубопроводов но не более 90м3
Рабочее давление, не более 0,6(6) МПА (кгс/см2)
Показания на дисплее контроллера (установлен на посту налива)отпущено (последняя заданная доза), л

сумматор (отпущено за все время работы), л

задано (текущее задание), л

мгновенный расход, м3/ч

объем отпущенный по дозе в данный момент, л

масса отпущенная по дозе в данный момент, кг* (*при установке массового расходомера)

Температура продукта, °С

Состояние датчиков, УЗА, гараж. положения
Единица измерения для отпуска нефтепродуктаЗадание дозы в литрахПоказания ЦБУ в литрах и кг*

Оформление документации в кг*, литрах

* - при заказе АСН с массовым расходомером
Дискретность задания дозы в объёмных единицах, л1
Верхний предел показаний электронного сумматора контроллера99999999
Напряжение питания электрических узлов, В220±5% ЦБУ, ПДУ "Весна - ТЭЦ –  2 – 3К"380±5% эл. двигатель насоса
Информационная связь центрального блока управленияинтерфейс RS-485 протокол Modbus RTU
Потребляемая мощность одного АСН, кВт2х0,01 – ЦБУ2х11 – насос КМ 100-80-170Е2х15 – насос КМС 100-80-180Е2х0,33 - шлагбаум
Тонкость фильтрации фильтра, мкм, не более100
Тип применяемого насосаКМ 100-80-170Е или КМС 100-80-180Е
Тип применяемого счетчика счетчик ППВ 100-1,6 или массовый расходомер
Диаметр горловины а/ц, ммmin 250 … max 530
Высота обслуживаемых а/ц, ммВысота обслуживаемых а/ц, мм
Диаметр котла обслуживаемых автоцистерн, ммmin 1000 …max 2000
Наливной наконечниктелескопический для закрытого налива, с датчиком уровня, кнопкой СТОП по заказу
Материал проточной части шарнирного трубопровода, опорных стоекСт3 для исп.У209Г2С для исп. ХЛ2
Материал шарнировСталь 45

Термообработанные дорожки под ролики
Материал проточной части наливного наконечникаАлюминиевый сплав АМг5
Материал уплотнений шарнирных соединенийФторпласт Маслобензостойкая резина 3826с-НТА для У2

Маслобензостойкая резина НО-68 для ХЛ2
Покрытие комплексаГрунт ВЛ 515, эмаль ЭП 140

Цвет: серебристый
Диаметр рукава отвода паров, ммДу60
Материал рукава отвода паровАлюминиевая труба – на прямых участках

Стеклоткань пропитанная силиконом на шарнирных сочленениях
Балансировка стоякаПружинный Амортизатор
Масса комплекса, кгНе более 4000кг

Состав комплексов АСН-8ВГ модуль Ду100 2/2

НаименованиеИзображениеКол-во
Стояк верхнего налива Ду100 в составе:
  • •шарнирный трубопровод Ду100 с пружинным амортизатором;
  • •клапан сброса воздуха для опорожнения стояка;
  • •наконечник телескопический закрытого налива с ручным подъемом/опусканием телескопа;
  • •датчик предельного уровня налива;
  • •рукав отвода паров Ду60 с ответным фланцем;
  • •стакан приемный (съемный каплесборник)

Масса: 400кг

Зона обслуживания ±3м

2
Клапан отсекатель Ду100 электрогидравлический, нормально закрытый, пилотный, с дублером ручного открытия (закрытия). Клапан с плавным ступенчатым регулированием расхода (в том числе в начальный и конечный период налива), регулировка осуществляется программным путем.

Масса: 35кг

2
Модуль оператора служит в качестве опорной конструкции наливного стояка и перекидного трапа, а также служит каркасом безопасности оператора. На блок устанавливается узел гаражного положения стояка и пост управления для штатного останова налива

масса:250 кг

2
Модуль измерительный в составе:
  • •фильтр – газоотделитель;
  • •термодатчик с погрешностью ±0,5 °С;
  • •обратный клапан;
  • •счетчик ППВ 100-1,6 или массовый расходомер;
  • •дренажный трубопровод;
  • •клапан сброса повышенного давления.

масса:560 кг

2
Насосный блок в составе:
  • •насос КМ 100-80-170Е для наземных резервуаров  или КМС 100-80-180Е для заглубленных резервуаров (насосы с двойным торцовым уплотнением);
  • •бачок для охлаждающей жидкости;
  • •опорная рама.

масса: 190 кг

2
Перекидной трап на 4 порожка с датчиком положения. Трап выполнен на базе параллелограмного механизма, благодаря которому ступени всегда остаются в горизонтальном положении, в комплект входят поручни безопасности оператора. Все трущиеся части трапа выполнены из искробезопасных материалов (медь, нерж. сталь)

Покрытие трапа: горячее цинкование

масса: 145 кг

2
Входная лестница установлена под углом 45 градусов с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80

масса:160кг

2
Переходной трап между металлоконструкциями

Масса: 810кг

1
ПО "АРМ оператора налива слива" ограниченная редакция1
Система автоматизации процесса (контролер ЦБУ, комплект кабелей в нерж. металлорукавах, комплект коробок распределительных, клещи заземления автоцистерн, источник бесперебойного питания к ПК)1 комплект
Документация поставляемая с АСН:
  • •Руководство по эксплуатации,
  • •Методика поверки,
  • •Копия Разрешения федеральной службы по технологическому надзору,
  • •Лицензия на изг. Средств измерения,
  • •Сертификат об утверждении типа средств измерений
1 комплект

Общий вид, габаритные размеры АСН . 8ВГ модуль Ду100 2/2

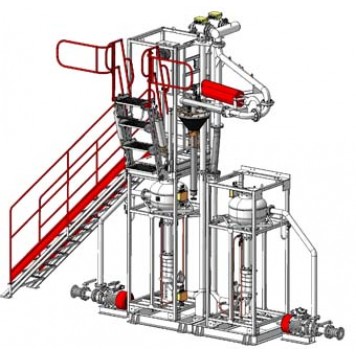

Комплекс измерительный АСН-8ВГ модуль Ду100 2/2 (КМ . ППВ). Общий вид в комплекте с входным узлом насосного блока
