Резервуар горизонтальный РГС-5 м3

Модель: РГС
Есть в наличии
Горизонтальные резервуары РГС-5 как в наземном, так и в подземном исполнении.Горизонтальные резервуары РГС объемом 5 м3 предназначены для наземного (РГСН-5) или подземного (РГСП-5) хранения светлых и темных нефтепродуктов с плотностью до 1 тс/м3 (10 кн/м3). Конструкция днищ отличается...


Горизонтальные резервуары РГС-5 как в наземном, так и в подземном исполнении.

Горизонтальные резервуары РГС объемом 5 м3 предназначены для наземного (РГСН-5) или подземного (РГСП-5) хранения светлых и темных нефтепродуктов с плотностью до 1 тс/м3 (10 кн/м3). Конструкция днищ отличается в зависимости от давления:

  • при внутреннем избыточном давлении в газовом пространстве 0,04 мПа (0,4 кгс/см2) применяются плоские днища
  • при внутреннем избыточном давлении 0,07 мПа (0,7 кгс/см2) или при вакууме 0,001 МПа (0,01 кгс/см2) устанавливаются конические днища

Для выполнения эксплуатационных функций устанавливается технологическое оборудование: сливо-наливные устройства, уровнемеры, приборы замера проб и т.д.

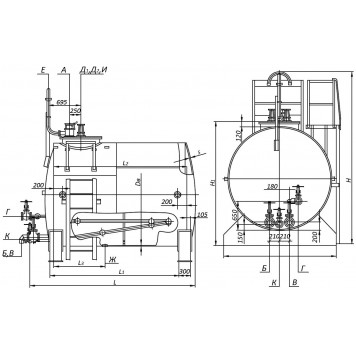

Технические характеристики и габаритные размеры РГС-5

НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ
Давление, МПаналив
Давление в теплообменном устройстве, МПа0,4
Температура, °Сот 0 до 90
Допустимая минимальная стенки резервуара, °С:
Ст3пс4минус 40
09Г2С-8минус 60
Внутренний диаметр, Dв, мм1600
Длина, L, мм2785
Расстояние между опорами, L1, мм2410
Длина цилиндрической части, L2, мм2500
Расстояние до штуцера дренажа, L3, мм1830
Толщина корпуса, S/S1, мм4/8
Ширина, В, мм1800
Высота, Н, мм2835
Высота при транспортировке, Н1, мм2050
Площадь поверхности теплообмена, м22,0
Масса, кг1540
Установленный срок службы, лет10
Сейсмичность по 12-ти балльной шкале, балл, не более6
Группа резервуаров по ОСТ 26 291-945a
Рабочая средаТемные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройствеЖидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

Таблица штуцеров

ОБОЗНАЧЕНИЕ ШТУЦЕРАНАЗНАЧЕНИЕУСЛОВНОЕ ДАВЛЕНИЕ, МПА
Алюк замерный, уровнемер1,0
Бвыход продукта1,0
Ввход продукта1,0
Гвход теплоносителя1,0
Д1, Д2механизм управления хлопушей1,0
Евентиляционная труба, предохранительно-впускного клапана0,6; 1,0
Жгрязе-спускная пробка-
Квыход теплоносителя1,0
Илюк1,0
