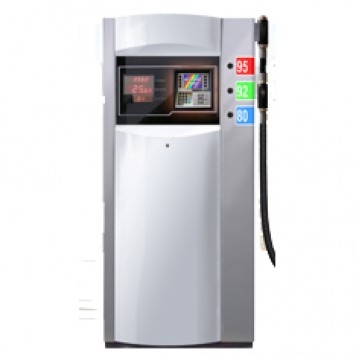

Ливенка-54800СМ (4 вида топлива, 2 крана )с сист.газовозврата

Производитель: Ливенка
Модель: liv
Есть в наличии
C каждым годом происходит значительный рост количества автомобилей на наших автотрассах, соответственно растет и количество АЗС как на магистралях так и в городах. Возрастают и требования, предъявляемые, вполне обоснованно, к АЗС: экологичность и безопасность на первом месте!!! Владельцы АЗС ста...


C каждым годом происходит значительный рост количества автомобилей на наших автотрассах, соответственно растет и количество АЗС как на магистралях так и в городах. Возрастают и требования, предъявляемые, вполне обоснованно, к АЗС: экологичность и безопасность на первом месте!!!

Владельцы АЗС стараются следовать данным требованиям, ведь сохраняя экологию и обеспечивая безопасность мы сохраняем наше будущее!

Экологичность на АЗС достигается путем использования систем газовозврата при сливе топлива из автоцистерн в резервуары и непосредственно при заправке автомобилей.

В настоящее время существует две системы газовозврата (рециркуляции):

- вакуумная - с использованием вакуумного электронасоса и имеющая широкое распространение ввиду на

 C каждым годом происходит значительный рост количества автомобилей на наших автотрассах, соответственно растет и количество АЗС как на магистралях так и в городах. Возрастают и требования, предъявляемые, вполне обоснованно, к АЗС: экологичность и безопасность на первом месте!!!

Владельцы АЗС стараются следовать данным требованиям, ведь сохраняя экологию и обеспечивая безопасность мы сохраняем наше будущее!

Экологичность на АЗС достигается путем использования систем газовозврата при сливе топлива из автоцистерн в резервуары и непосредственно при заправке автомобилей.

В настоящее время существует две системы газовозврата (рециркуляции):

- вакуумная - с использованием вакуумного электронасоса и имеющая широкое распространение ввиду наличия предложений от производителей оборудования;

- балансовая - уникальная по своей простоте, сущность которой состоит в вытеснении паров нефтепродуктов из бензобака давлением, создаваемым поступающим в него топливом. Система отвечает всем современным требованиям, но не имеет применения ввиду отсутствия соответствующего оборудования.

С 2009 года наше предприятие приступило к производству ТРК «Ливенка» с балансовой системой газовозврата (рециркуляции).

Основными отличиями ТРК «Ливенка» с балансовой системой возврата паров от ТРК «Ливенка» с вакуумной системой, являются:

- отсутствие вакуумного электронасоса , так как в данной системе  он не предусмотрен;

- использование коаксиального двухкорпусного рукава раздаточного для возврата паров топлива - GOOD YEAR Maxxim Premier Plus ;

- использование разрывной муфты Husky 3360VR;

- использование крана раздаточного марки OPW 11VF0427. личия предложений от производителей оборудования;

- балансовая - уникальная по своей простоте, сущность которой состоит в вытеснении паров нефтепродуктов из бензобака давлением, создаваемым поступающим в него топливом. Система отвечает всем современным требованиям, но не имеет применения ввиду отсутствия соответствующего оборудования.

С 2009 года наше предприятие приступило к производству ТРК «Ливенка» с балансовой системой газовозврата (рециркуляции).

Основными отличиями ТРК «Ливенка» с балансовой системой возврата паров от ТРК «Ливенка» с вакуумной системой, являются:

- отсутствие вакуумного электронасоса , так как в данной системе  он не предусмотрен;

- использование коаксиального двухкорпусного рукава раздаточного для возврата паров топлива - GOOD YEAR Maxxim Premier Plus ;

- использование разрывной муфты Husky 3360VR;

- использование крана раздаточного марки OPW 11VF0427.

Наименование узла и его характеристика

ТРК «Ливенка» с балансовой системой газовозврата (рис.2)

ТРК «Ливенка» с вакуумной системой газовозврата (рис. 1)

Рукав раздаточный

Шланг двухкорпусной для возврата паров бензина - Maxxim Premier Plus

Состоит из жесткой внутренней трубки со стальной оплеткой и внешнего шланга для откачивания паров бензина с укреплением из синтетического волокна и стальной спирали. Соответствует требованиям C.A.R.B. И UL 330.

Конструкция шланга: Трубка Синтетическая резина Chemigum® (ORS)

Усиление: Спирально намотанная ( 1 слой ) стальная проволока

Покрытие наружное: Синтетическая резина Chemivic® (ORS): Термопластичное внешнее w/ текстильное упрочнение и проводная спираль

Температура рабочая: -40°С +60°С

разрывной муфты Husky 3360VR

Рукав раздаточный МБС с газовозвратом с фитингами (4м) Соах 21/8-4.00 производства ELAFLEX Разрывная муфта с системой газовозврата СSB-16

 Рукав имеет внутреннюю трубку, по которой идет возврат паров, топливо же подается внутри самого рукава

Кран раздаточный

Кран раздаточный с системой газовозврата OPW 11VF0427.

Кран раздаточный с системой газовозврата ZVA 200 GRV3

Электронасос вакуумный

Отсутствует

Электронасос вакуумный марки MEX0544 2100 фирмы Durr Technik

Основное отличие

Принцип основан на естественном избыточном давлении, создаваемом в баке автомобиля во время заправки топлива. Попадающее в бак топливо «выталкивает» пары через герметично присоединенный рукав и кран раздаточный в трубопровод для отвода газовоздушной смеси и соответственно в резервуар с топливом или установку для рекуперации

Система включает в себя вакуумный насос, откачивающий пары.

Пистолет улавливает пары из окружающего пространства бензобака и через рукав посредством работы электронасоса происходит возврат топлива в резервуар или установку для рекуперации



Таким образом, следует сделать вывод, что использование балансовой системы газовозврата  дает ряд существенных преимуществ по сравнению с вакуумной системой:

- максимальная эффективность улавливания паров нефтепродуктов до 95-99%;

- новые технологии обеспечивающие безопасность и экологичность АЗС;

- уменьшение габаритов и массы ТРК;

- снижение стоимости ТРК по сравнению с аналогами;

- простота и удобство в обслуживании;

- минимизация эксплуатационных расходов.

Балансовая система позволяет создать замкнутую герметичную систему приема-отпуска нефтепродуктов, обеспечивающих как заправку автомобилей, так и слив топлива из бензовоза без выброса вредных веществ в атмосферу.

Уникальная балансовая система возврата паров, реализованная в ТРК «Ливенка», позволяет минимизировать уровень шума вследствие отсутствия компрессора. Благодаря герметичному соединению бака автомобиля и топливного резервуара посредством коаксиального крана, рукава и трубопровода создаются условия для вытеснения паров из бака и созданию естественного баланса.

Кроме уникальности балансовой системы газовозврата, уникальной является и сама ТРК, так как здесь реализован принцип выдачи нескольких видов топлива через один раздаточный кран посредством установки топливного коллектора с группой клапанов, что позволяет существенно минимизировать габаритные размеры ТРК, упростить и ускорить процесс заправки, создать конкурентный имидж Вашей АЗС. Каркас ТРК выполнен из ОЦИНКОВАННОЙ СТАЛИ, что позволит исключить возможность появления ржавчины, повысить износостойкость и  минимизировать воздействие неблагоприятных факторов окружающей среды

Технические характеристики ТРК

Количество видов топлива

3

Количество раздаточных кранов

2 (по 1 на каждую сторону)

Основная относительная погрешность

+-0,25%

Номинальный расход

50 л/мин

Тонкость фильтрования

20 мкм

Интерфейс связи

«токовая петля»

Протокол обмена данными

«Ливны»

Напряжение питания контроллера

220В

Напряжение питания электродвигателя насоса

380В

Мощность электродвигателя

0,55; 1,1 кВт

Тип индикации

Светодиодная, блинкерная, ЖКИ

только одного трубопровода, соединяющего все ТРК с одним видом топлива ( при использовании всасывающей системы необходимо прокладывать несколько трубопроводов к каждому всасывающему насосу);

  • высокая эксплуатационная надежность погружной системы снижает затраты на ремонте и сервисные работы;
  • установка погружных насосов непосредственно на резервуаре значительно снижает уровень шума и вибрации на АЗС;
  • использование напорной системы приводит к уменьшению стоимости самих ТРК и стоимости общего количества трубопроводов на АЗС на 20%.
